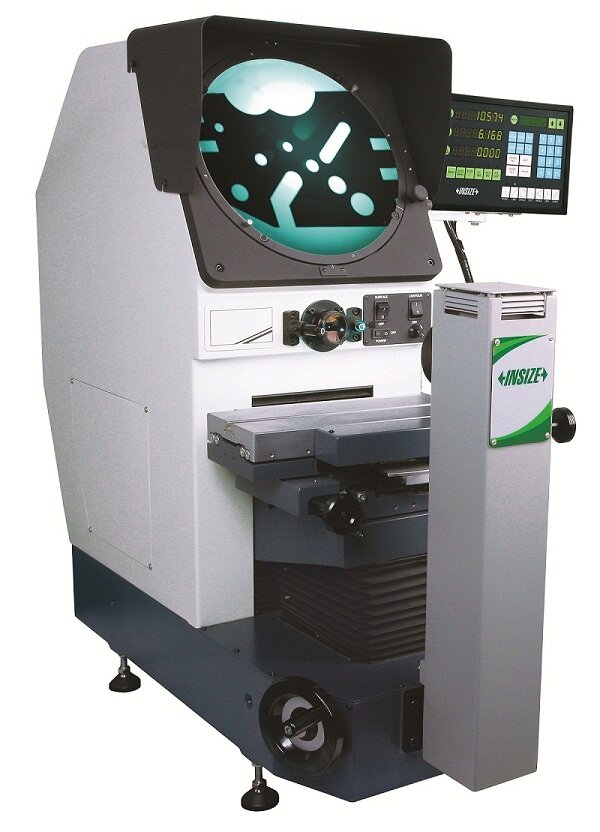

Profilprojektor, Horizontal
Profilprojektor, Horizontal
  • Artikelnummer: ISP-W3020
11.695,12 €

inkl. 16% USt., versandfreie Lieferung

								Anzeige: genau
Lieferstatus:
Lagerbestand: 0
Lieferantenbestand: 0
Lager beachten: Y
Lager darf kleiner null: Y
SupplierStockNotice: Muss bestellt werden. Ab Bestellung lieferbereit in 14 Tagen.
Lagerhinweis: sofort verfügbar
Ampeltext: sofort verfügbar
Estimated Delivery: 16 - 17 Werktage
Lieferzeit auf Anfrage

Beschreibung
Kurzinformationen

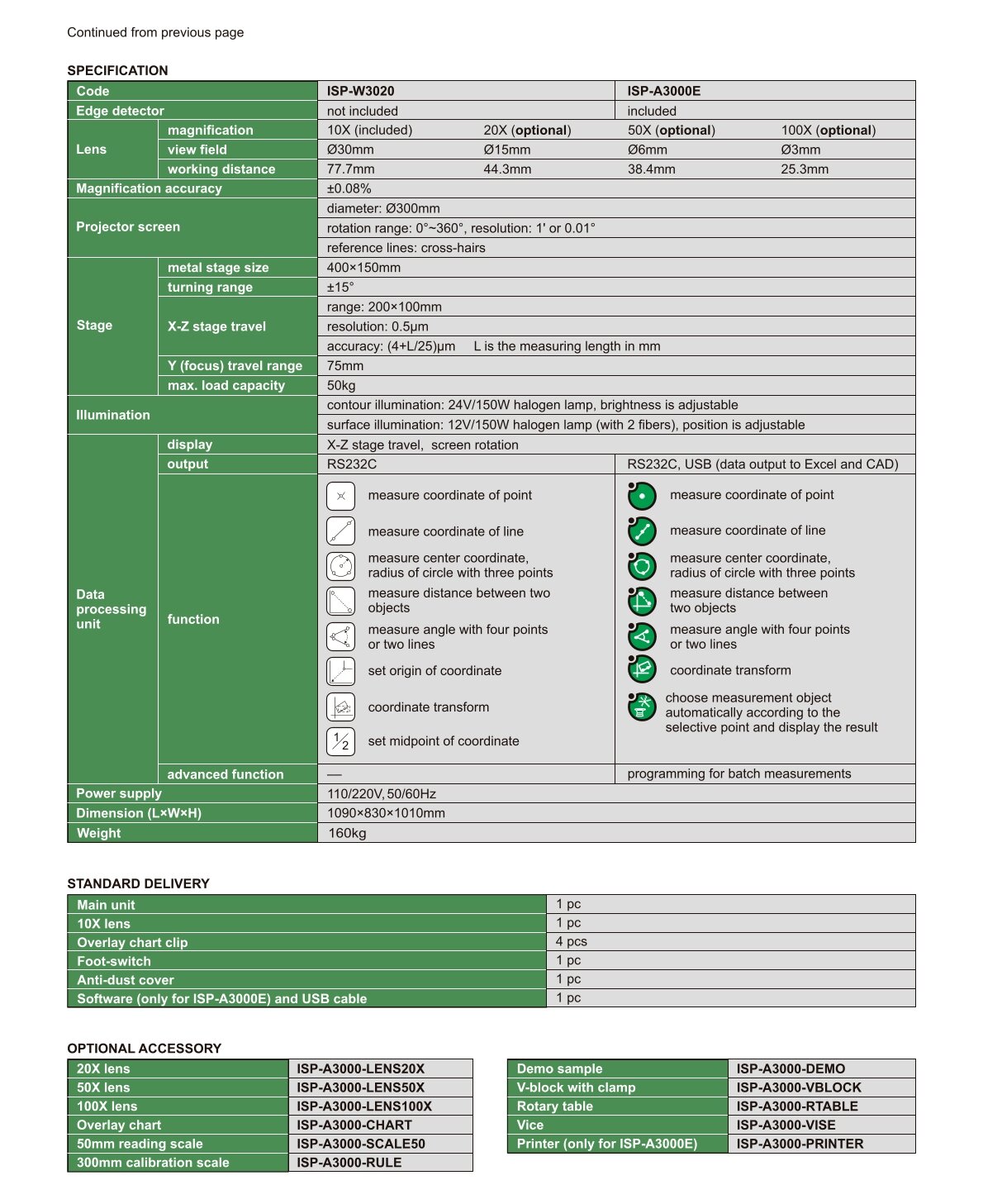

Beschreibung
  • Inklusive Herstellerzertifikat
  • Genauigkeit der Vergrößerung: ±0.08%
  • Abmessungen: 1090x830x1010mm
  • Gewicht: 160kg
  • Lieferumfang: 1 x Grundgerät, 1 x 10-fach Objektiv mit halb-durchlässigem Spiegel und schiefem Beleuchtungsspiegel, 4 x Normmessplatte, 1 x Staubschutzhaube, 1 x Fußschalter
  • Projektor-Bildschirm

    • Durchmesser: Ø300mm
    • Drehbereich: 0°~360°, Auflösung: 1'' or 0.01°
    • Referenzlinie: Fadenkreuz

    Objektive Inklusive:

    • Vergrößerung: 10x, Sichtfeld: Ø30mm, Arbeitsabstand: 77.7mm

    Optionale Objektive:

    • Vergrößerung: 20x, Sichtfeld: Ø15mm, Arbeitsabstand: 44.3mm
    • Vergrößerung: 50x, Sichtfeld: Ø6mm, Arbeitsabstand: 38.4mm
    • Vergrößerung: 100x, Sichtfeld: Ø3mm, Arbeitsabstand: 25.3mm

    Messtisch

    • Abmessung Stahlkreuztisch: 400x150mm
    • X-YBewegungsbereich: Messbereich = 200x100mm, Ziffernschrittwert = 0.5µm, Genauigkeit = (4+L/25)µm L ist die Messlänge in mm
    • Z (Fokus-) Bewegungsbereich: 75mm
    • Max. Werkstückgewicht: 50kg

    Beleuchtung

    • Durchlichtbeleuchtung: 24V/150W Halogenlampe, Helligkeit einstellbar
    • Auflichtbeleuchtung: 12V/150W Halogenlampe, Position einstellbar

    Daten-prozessor

    • Anzeige: X-YBewegung, Drehung des Bildschirms
    • Datenausgang: RS232C
    • Funktionen: Koordinaten eines Punktes messen, Koordinaten einer Linie messen, Mittelpunkt und Radius eines Kreises messen, Abstand zwischen zwei Objekten messen, Messen Abstand zwischen zwei Linien, Koordinatentransformation, Automatische Messung ohne Objektauswahl

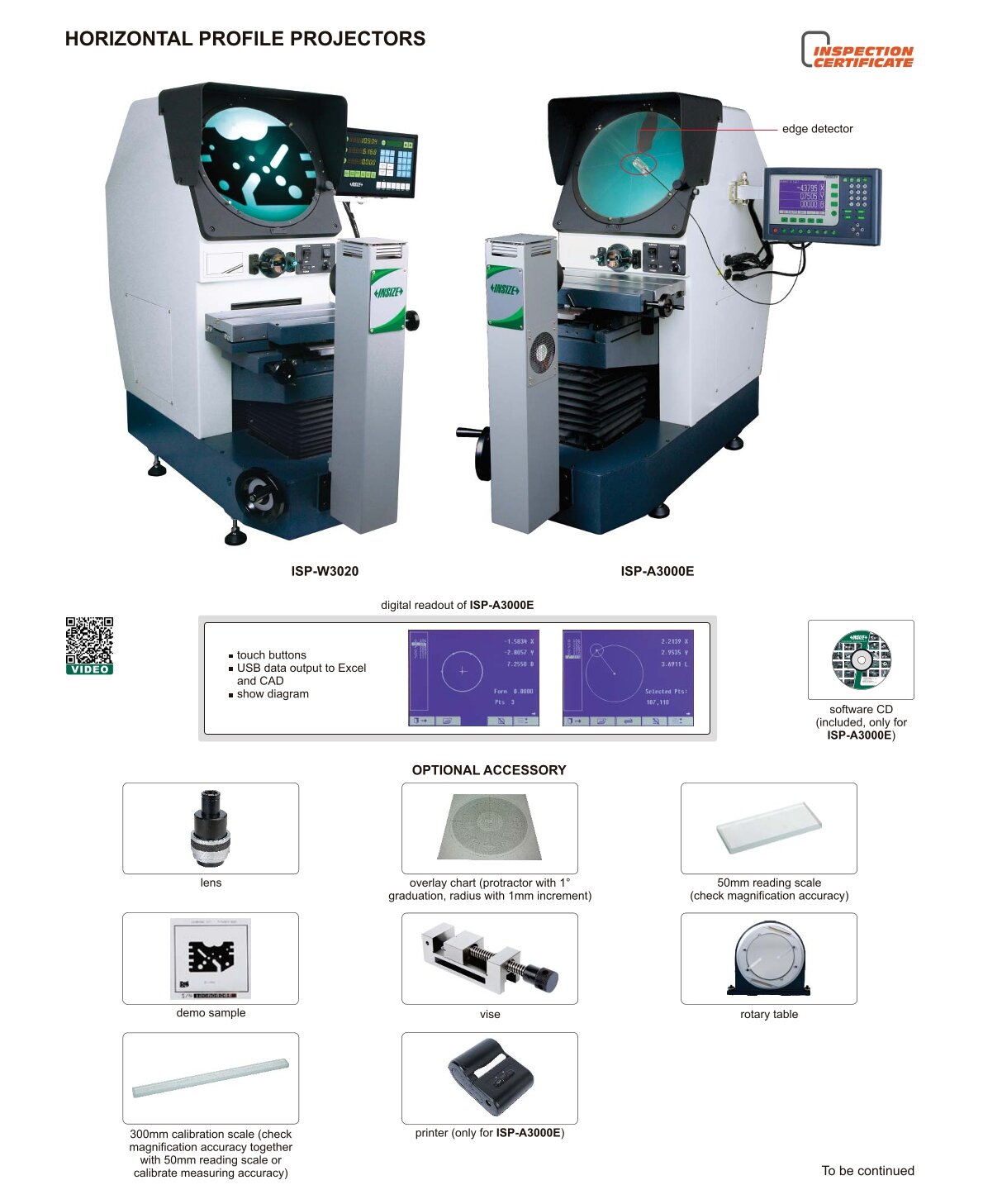

    Optionales Zubehör

    • ISP-A3000-LENS20X - 20-fach Objektiv mit halbdurchlässigem Spiegel und schiefem Beleuchtungsspiegel
    • ISP-A3000-LENS50X - 50-fach Objektiv mit halbdurchlässigem Spiegel
    • ISP-A3000-LENS100X - 100-fach Objektiv mit halbdurchlässigem Spiegel
    • ISP-A3000-CHART - Normmessplatte
    • ISP-A3000-SCALE50 - Massstab 50mm
    • ISD-A3000-RULE - Kalibriermassstab 300mm
    • ISP-A3000-DEMO - Demo-Werkstück
    • ISP-A3000-VBLOCK - Prismenhalterung mit Klemmung
    • ISP-A3000-RTABLE - Drehtisch
    • ISP-A3000-VISE - Schraubstock
