Beschreibung

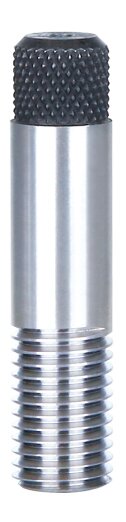

Gewindeloch-Lehre für Einsatz auf Koordinatenmessmaschinen
- Gewindeloch-Lehre zur Bestimmung der Lage einer Gewindebohrung, der Rechtwinkligkeit und Messen des Abstands zweier Gewindebohrungen
- Hinweis! Nur geeignet für Werkstücke, bei denen die Fase konzentrisch zum Gewindeloch ist
- R-förmige Führung, die die Lehre zur Mitte der Gewindelöcher führt
- Rundlaufgenauigkeit zwischen Lehrenkörper und Gewindeteil < 0,01mm
- Gewindegrößen: M3x0,5; M4x0,7; M5x0,8; M6x1; M8x1,25; M10x1,5; M12x1,75
- Einspannschaft (Ød): 4mm; 5,5mm; 8,5mm; 12mm
- Lehrenkörper (ØD): 7mm; 9mm; 13mm; 17mm
