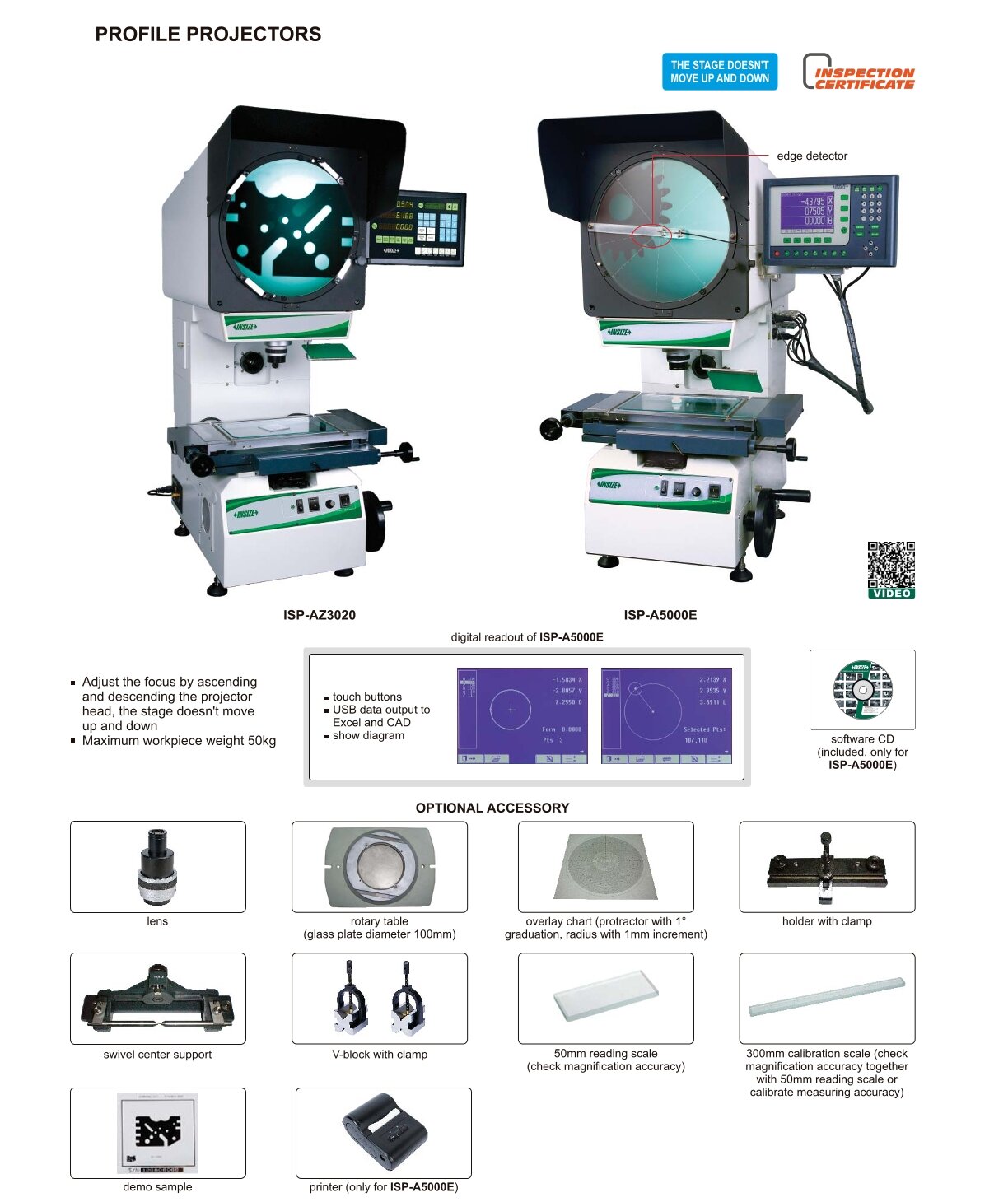

Beschreibung

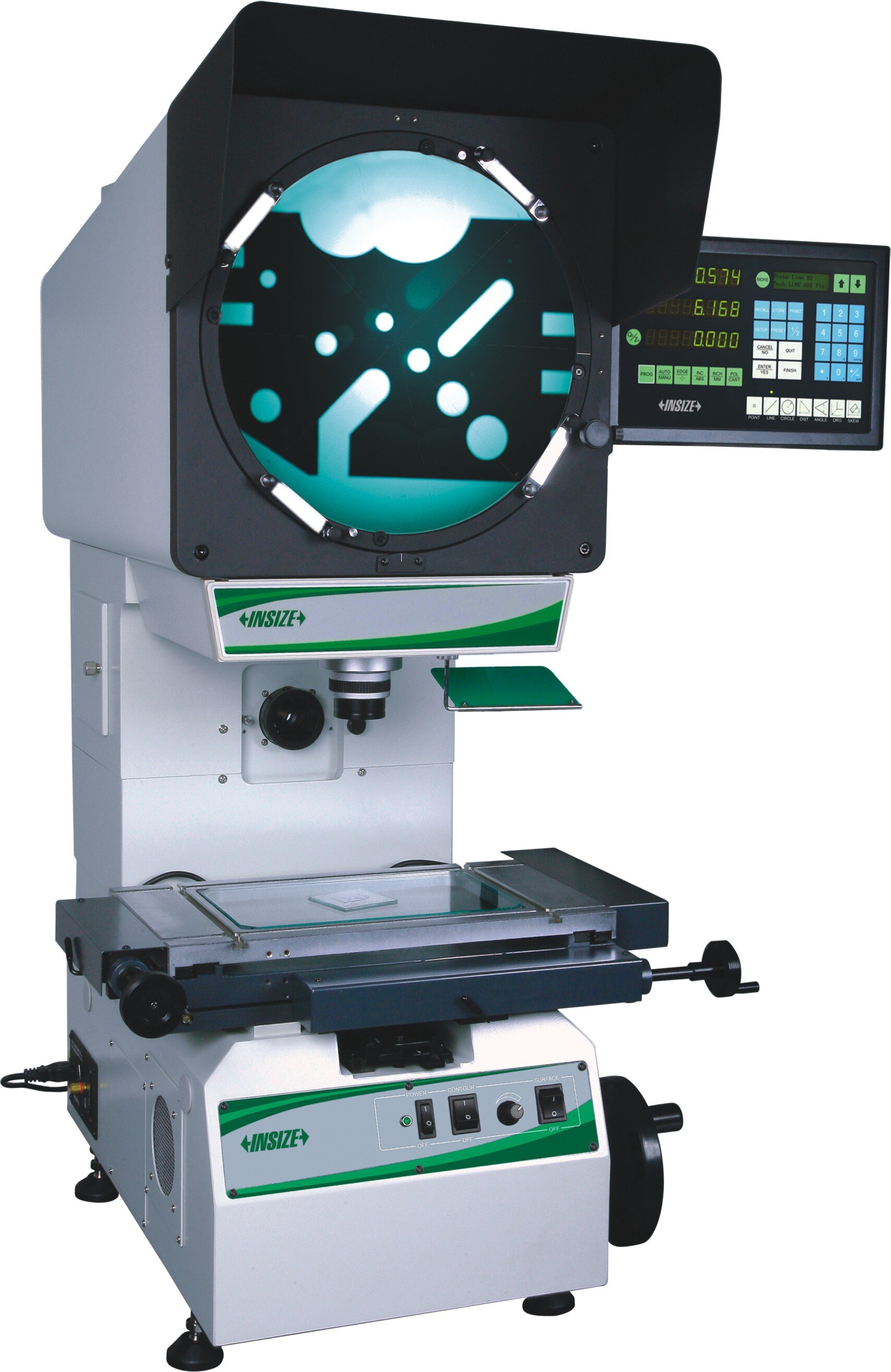

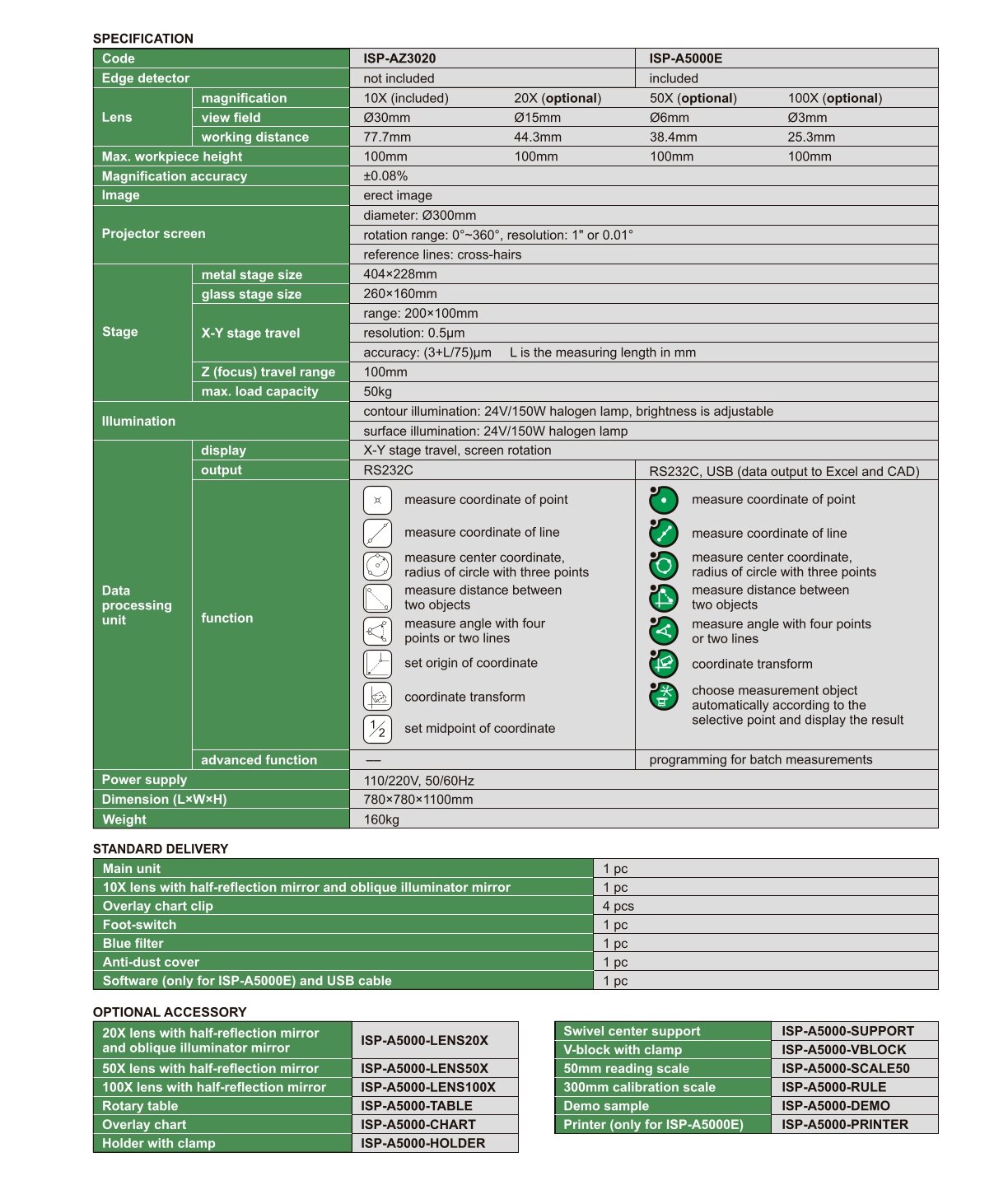

Projektor-Bildschirm
- Durchmesser: Ø300mm
- Drehbereich: 0°~360°, Auflösung: 1'' or 0.01°
- Referenzlinie: Fadenkreuz
Objektive Inklusive:
- Vergrößerung: 10x, Sichtfeld: Ø30mm, Arbeitsabstand: 77.7mm
Optionale Objektive:
- Vergrößerung: 20x, Sichtfeld: Ø15mm, Arbeitsabstand: 44.3mm
- Vergrößerung: 50x, Sichtfeld: Ø6mm, Arbeitsabstand: 38.4mm
- Vergrößerung: 100x, Sichtfeld: Ø3mm, Arbeitsabstand: 25.3mm
Messtisch
- Abmessung Stahlkreuztisch: 404x228mm
- Abmessung Glasmesstisch: 260x160mm
- X-YBewegungsbereich: Messbereich = 200x100mm, Auflösung = 0.5µm, Genauigkeit = (3+L/75)µm L ist die Messlänge in mm
- Z (Fokus-) Bewegungsbereich: 100mm
- Max. Werkstückgewicht: 50kg
Beleuchtung
- Durchlichtbeleuchtung: 24V/150W Halogenlampe, Helligkeit einstellbar
- Auflichtbeleuchtung: 24V/150W Halogenlampe, Helligkeit einstellbar
Daten-prozessor
- Anzeige: X-YBewegung, Drehung des Bildschirms
- Datenausgang: RS232C
- Funktionen: Koordinaten eines Punktes messen, Koordinaten einer Linie messen, Mittelpunkt und Radius eines Kreises messen, Abstand zwischen zwei Objekten messen, Messen Abstand zwischen zwei Linien, Koordinatentransformation, Automatische Messung ohne Objektauswahl
