Beschreibung

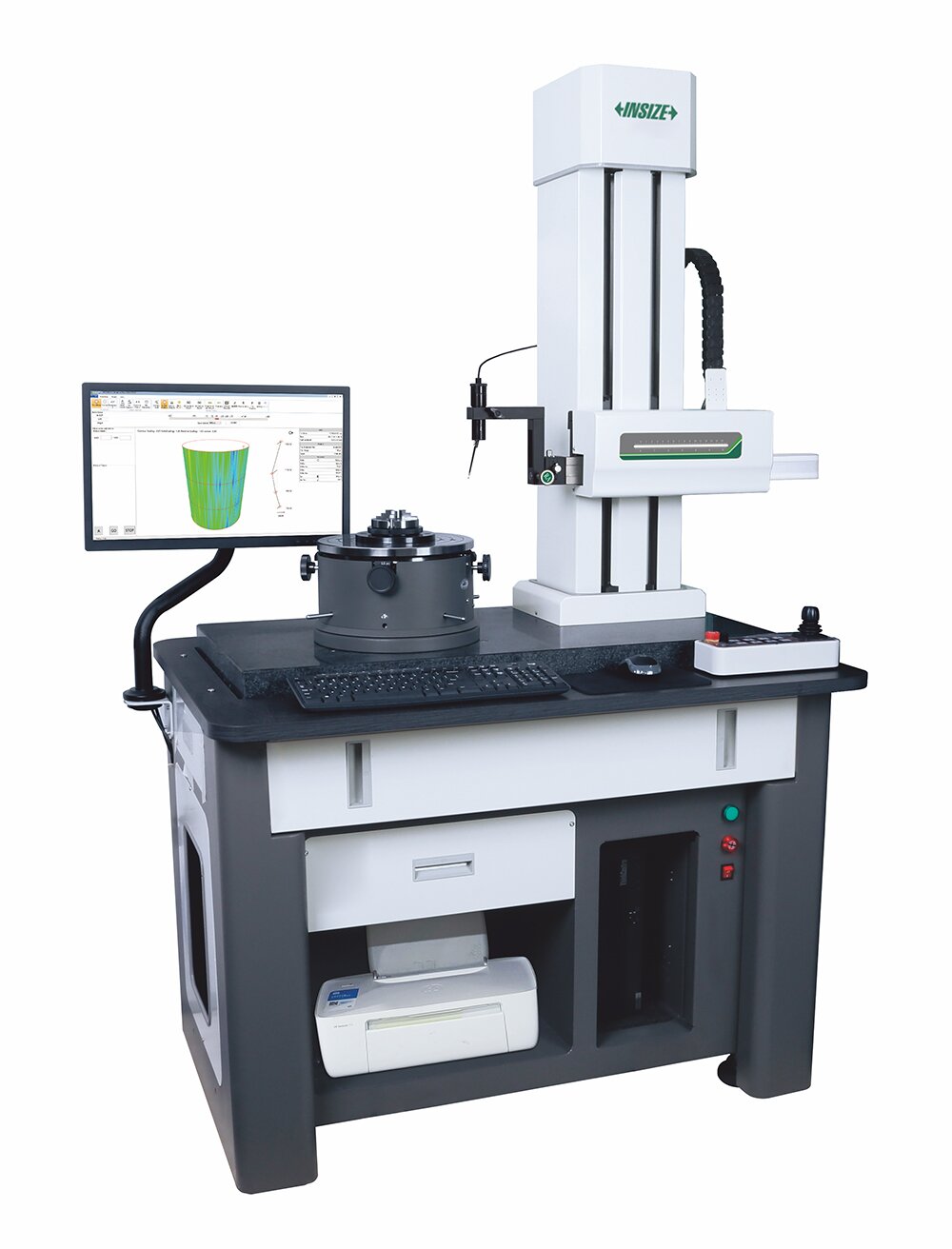

Rundheits- und Zylindrizitätsmessmaschine
- Zum Messen von Rundheit, Zylindrizität, Rundlauf, Ebenheit, Geradheit, Radialschlag Axialschlag, Parallelität und Rechtwinkligkeit
- Luftgelagerter Drehtisch, automatische Zentrierung und Nivellierung
- Messtaster: Messbereich ±500µm, Lineargenauigkeit 0,1%
- Messtaster mit Rubinkugel Ø2mm, zweidirektional, einstellbarer Winkel ±45°
- Bewegungsbereich: X-Achse 165mm, Z-Achse480mm (motorisch)
- Arbeitstisch mit Granitplatte
- Auswertungen:

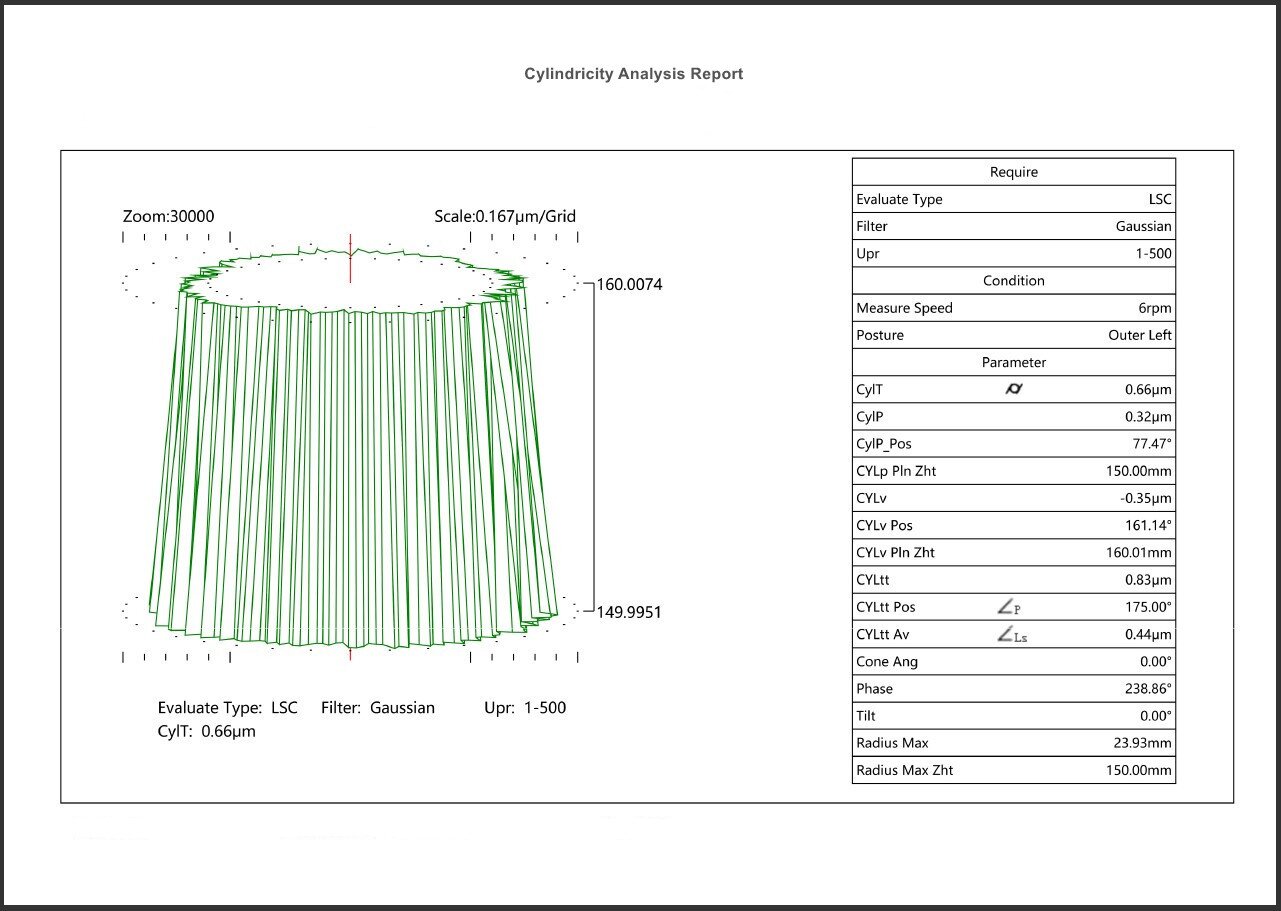

- Zylindrizitätsmodul: Zylindrizität, Rundlauf, Koaxialität, Kegelform, Radius

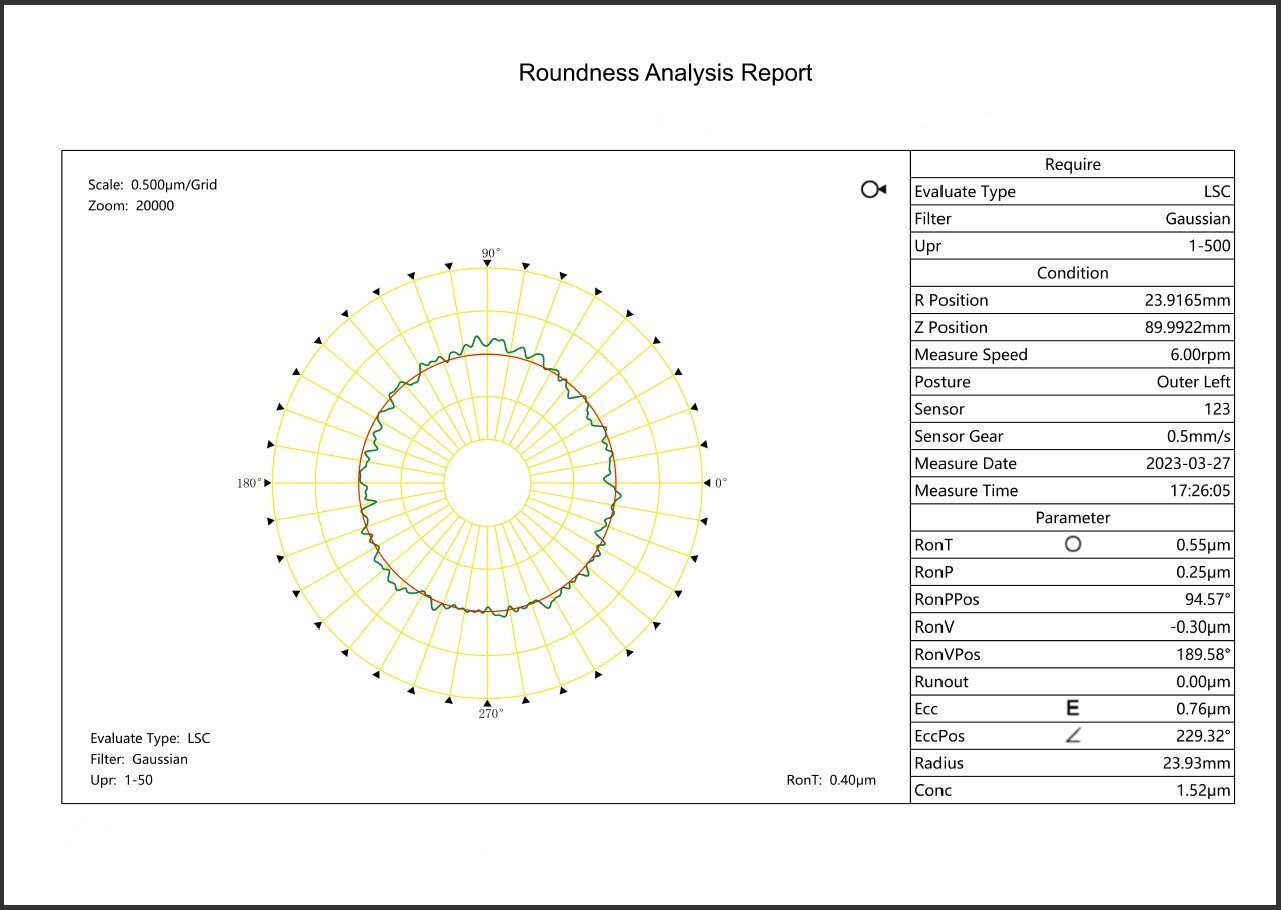

- Rundheitsmodul: Rundheit, Konzentrizität, Radialsprung, Wanddickendifferenz
- Geradheitsmodul: Geradheit, Parallelität, Rechtwinkligkeit

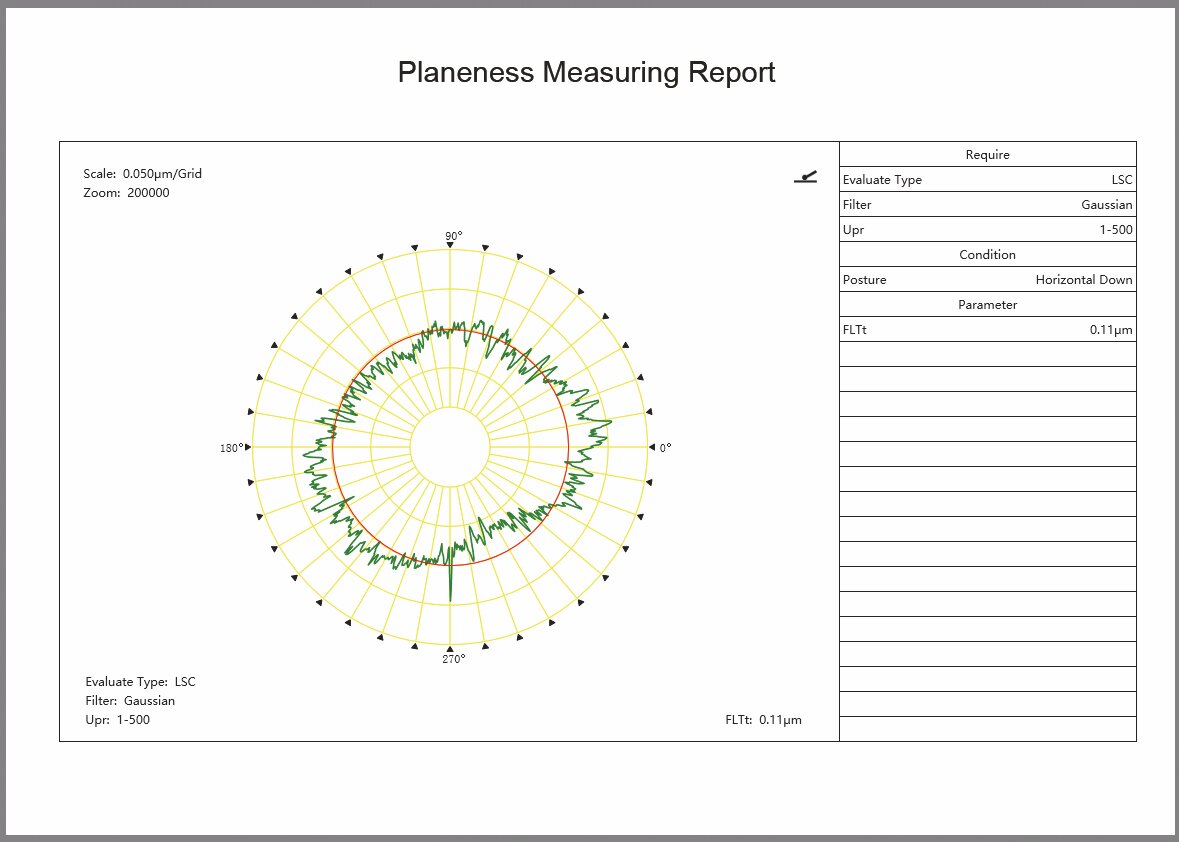

- Ebenheitsmodul (Einzelabschnitt): Ebenheit einzelner Abschnitte, Axial-Sprung, Parallelität, Rechtwinkligkeit
- Ebenheitsmodul (Mehrfachabschnitt): Ebenheit mehrerer Abschnitte, Axial-Rundlauf, Rechtwinkligkeit
- Kommutatormodul: Segmentsprung, Segmentsprung Intervalldifferenz
- Auswerteverfahren: Referenzkreis der minimalen Zone (MZC); Referenzkreis der kleinsten Abweichungsquadrate (LSC); Größter einbeschriebener Referenzkreis (MIC); Kleinster umschriebener Referenzkreis (MCC)
- Filterung (Cut-Off) Wellen pro Umdrehung: 1-15UPR; 1-50UPR; 1-150UPR; 1-250UPR; 1-500UPR; 15-100UPR; 15-500UPR; 2-15UPR
- Mess- und Analyse-Software für Messung, Messwert-Analyse und Datenausgabe ist im Lieferumfang enthalten
- Lieferumfang und weitere technische Daten, siehe Datenblatt
