Beschreibung

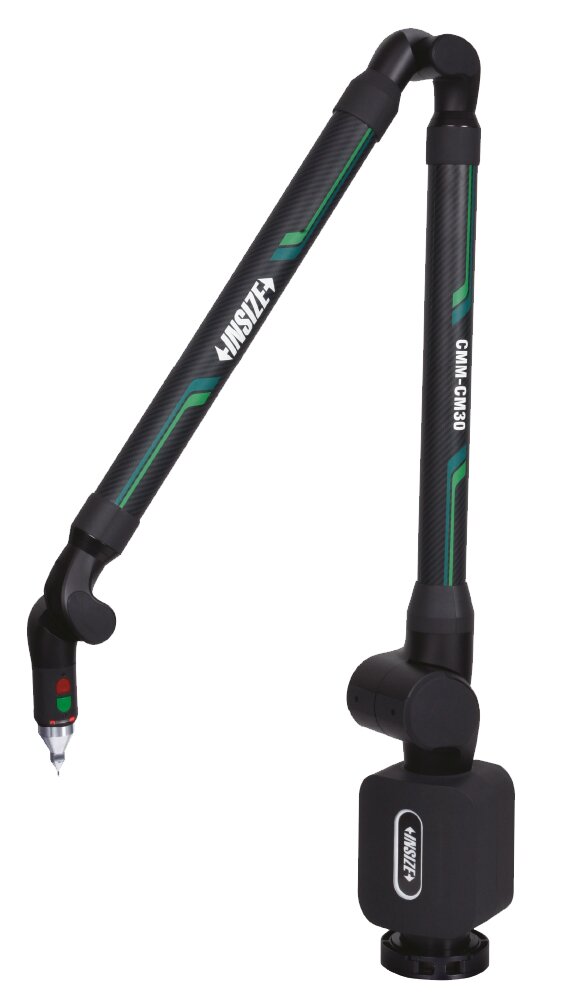

Tragbarer taktiler Messarm
- 6- bzw. 7-achsiger tragbarer Messarm für eine extrem einfache und genaue 3D-Messung
- Messradien von 1500mm bis 4500mm
- Verschiedene Ausführungen
- 6-achsiger Messarm, hohe Präzision, Baureihe CMM-CMxx
- 7-achsiger Messarm, hohe Präzision, Baureihe CMM-CMxxS
- 6-achsiger Messarm, Standard, Baureihe CMM-BExx
- Messgenauigkeiten nach ISO 19360-12, siehe Datenblatt
- SPAT Einzelpunkt Genauigkeit bei Bewegung des Messarm-Ellbogens von links nach rechts
- EUNI zulässige Anzeigeabweichung für unidirektionale Längenmessungen
- PSIZE zulässige Antastabweichung für die Messung einer Kugel
- PFORM zulässige Anzeigeabweichung für die Form einer Kugel
- High-Tech-Kohlefaserrohr
- Gegengewichtsystem, äquivalente Arm-Konstruktion
- U-förmiger Gerätefuß mit Anti-Kollisions-Design
- Hochgeschwindigkeits-WiFi-Schnittstelle
- Messauswertungen:
- Ein-Punkt-Gelenkprüfung
- Fehler bei der Abstandsmessung zwischen zwei Punkten
- Messfehler der Kugelgröße
- Messfehler der Kugelform
- Kugeldurchmesser, der sich aus der Durchführung des Gelenktests ergibt (Durchmesser der kugelförmigen Zone, die die Mittelpunkte einer Kugel enthält, gemessen aus verschiedenen Richtungen)
- Stromversorgung: 100-240V AC, 50/60Hz
- Lieferung inkl. umfangreichen Zubehörs:
- Kugeltastspitze aus Zirkon, Kugeldurchmesser Ø3mm
- Kugeltastspitze aus Zirkon, Kugeldurchmesser Ø6mm
- Kalibrierkegel
- Kugeltastspitze aus Zirkon, Kugeldurchmesser Ø3mm
- Hochleistungs-Lithiumbatterien (2 Stück) für 10 Stunden ununterbrochenes Arbeiten
- USB-Anschlußkabel
- Staubschutzhaube
- Optionales Zubehör:
- Notebook (DELL), Art.-Nr.: CMM-CEM-PC
- PolyWorks Software, Art.-Nr.: CMM-CEM-PW

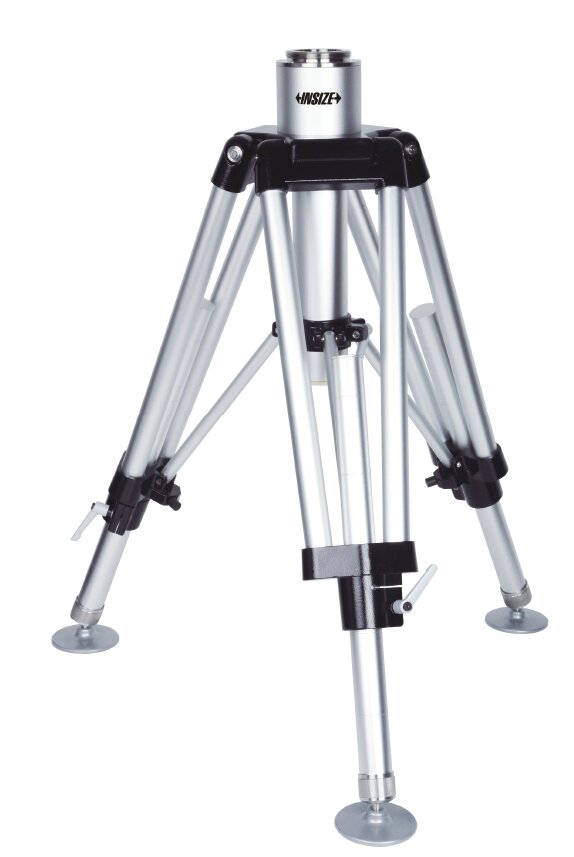

- Verstellbares Stativ, Art.-Nr.: CMM-CEM-FAT

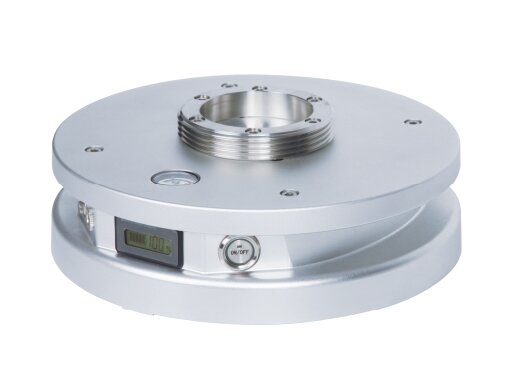

- Elektrischer Vakuum-Saugfuß, Art.-Nr.: CMM-CEM-EVCP

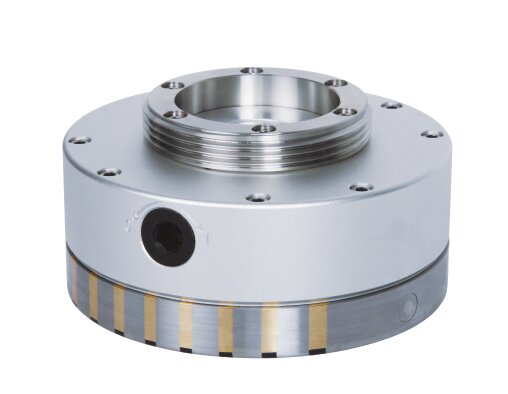

- Magnetfuß, Art.-Nr.: CMM-CEM-IMM
- Magnet-Kegel, Art.-Nr.: CMM-CEM-MC
- Magnetische Kugelflächen, Art.-Nr.: CMM-CEM-MS
- Punkttastspitze, Art.-Nr.: CMM-CEM-PP
- Rubin-Kugeltastspitze, Kugeldurchmesser Ø2mm, Art.-Nr.: CMM-CEM-RP2
- Kugeltastspitze aus Zirkon, Kugeldurchmesser Ø5mm, Art.-Nr.: CMM-CEM-ZP5
- Kugeltastspitze aus Zirkon, Kugeldurchmesser Ø10mm, Art.-Nr.: CMM-CEM-ZP10
- 3”-Tasterverlängerung, gerade; Art.-Nr.: CMM-CEM-SPE3
- 4”-Tasterverlängerung, gerade; Art.-Nr.: CMM-CEM-SPE4
- 60° Messtaster-Adapter; Art.-Nr.: CMM-CEM-DP60
- 90° Messtaster-Adapter; Art.-Nr.: CMM-CEM-DP90
- 3mm verlängerte Kugeltastspitze; Art.-Nr.: CMM-CEM-EPB3
- 6mm verlängerte Kugeltastspitze; Art.-Nr.: CMM-CEM-EPB6
- Messtaster-Adapter; Art.-Nr.: CMM-CEM-PA
