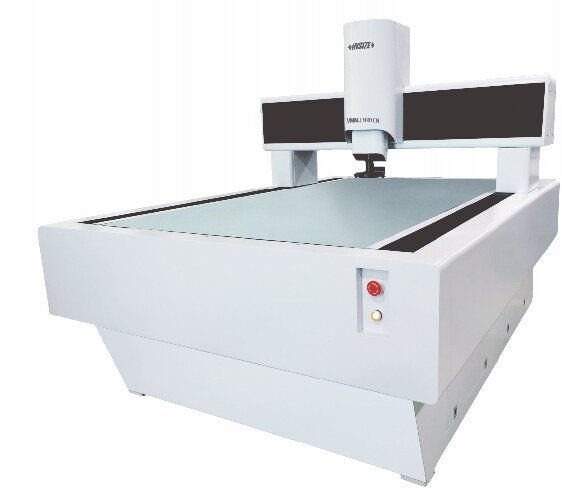

CNC-Videomesssystem

Messbereich (X x Y x Z)
Preis auf Anfrage
Beschreibung
CNC-Videomesssystem

Zur vollständigen Beschreibung >

Kontaktdaten
Frage zum Artikel
Hinweis: Diese Einwilligung können Sie jederzeit durch Nachricht an uns widerrufen. Im Falle des Widerrufs werden Ihre Daten umgehend gelöscht. Weitere Informationen entnehmen Sie der Datenschutzerklärung.
PDF
Beschreibung

CNC-Videomesssystem

  • Messbereich (XxYxZ): 600x600x150mm, 600x900x150mm, 800x1000x200mm, 1000x1200x200mm, 1000x1500x200mm und 1200x1500x200mm
  • Größe der Glasbühne: 640x770mm, 640x1070mm, 1208x885mm, 1408x1085mm und 1708x1285mm
  • Auflösung der X/Y/Z Achsen: 0.5µm
  • Genauigkeit der X/Y Achsen: <(3.5+L/200)µm (L ist die Messlänge in mm)
  • Objektiv: 0.7x - 4.5x (Zoom)
  • Arbeitsdistanz: 92mm
  • Wiederholbarkeit der X/Y Achsen: 2µm
  • Sichtfeld (Diagonale Länge): 1.5-10.8mm
  • Vergrösserung: 33.0x - 208.6x (auf einem 24" Monitor)
  • Kamera: Giga-bit Netzwerk Kamera
  • Beleuchtung Oberfläche: Koaxiales Licht, programmierbares segmentiertes Ringlicht
  • Beleuchtung Kontur: einstellbares LED Licht
  • Maximale Höhe des Werkstückes: 150mm und 200mm
  • Maximales Gewicht des Werkstückes: 30kg
  • Betriebssystem: Windows 7/8/10
  • Fahrmethode: Automatisch
  • Führungsschiene: Linearführung
  • Stromzufuhr: 100-240V, 50/60Hz
  • Betriebsumgebung: Temperautur 20+2°C, Temperatur variation: <1°C/h, <2°/24h, <1°/m; Feuchtigkeit: 55%-65%
  • Abmessung: 1500x1300x1510mm, 1800x1300x1510mm, 2170x2380x1560mm, 2370x2580x1560mm und 2570x2880x1560mm
  • Gewicht: 1281kg, 1500kg, 3260kg, 3750kg und 4520kg
