Beschreibung

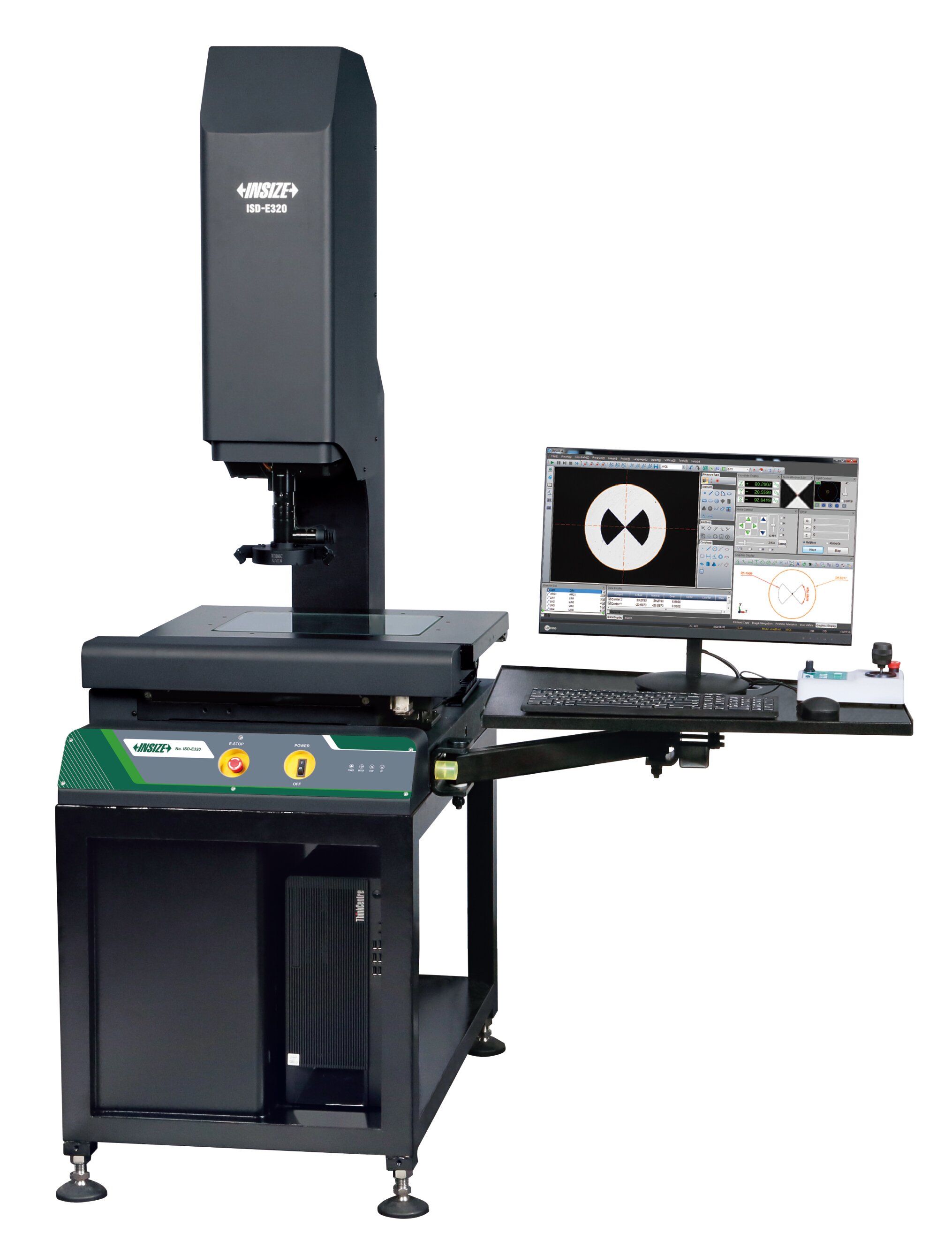

CNC-Video-Messsystem mit Arbeitstisch
- Automatische Funktionen zur Kantenerkennung, Fokussierung, Messung, Konturenscan, Kalibrierung, etc.
- Servomotoren für X-Y-Z-Achse
- Stabiler Aufbau mit Granitkorpus
- SPC-Funktion für Serienmessungen
- Messsoftware inklusive
- Messbereich: 300x200x200mm bzw. 400x300x200mm
- Tischgröße: 556x406mm bzw. 561x556mm
- Glastischgröße: 350x250mm bzw. 450x350mm
- Auflösung X-/Y-/Z-Achse: 0,5µm
- Genauigkeit X-/Y-/Z-Achse: ≤(2,5+L/200)µm bzw. ≤(3,5+L/200)µm, L = Messlänge in mm
- Wiederholbarkeit X-/Y-Achse: 2µm
- Objektiv (manueller Zoom): 0,7-fach bis 4,5-fach (Zoom)
- Arbeitsabstand: 92mm
- Sichtfeld (Diagonale): 1,7 – 11,1mm
- Vergrößerung: 33-fach bis 208,6-fach auf 24“ Monitor
- Kamera: Gigabit Netzwerkkamera
- Beleuchtung:
- Oberfläche: Koaxiallicht, Segment-Ringlicht, programmierbar
- Kontur: LED-Beleuchtung, einstellbar
- Werkstückabmessungen: max. Höhe 200mm; max. Werkstückgewicht 30kg
- Stromversorgung: 220V, 50/60Hz
- Abmessungen: 1420x915x1830mm; 1650x1170x1900mm
- Gewicht: 500kg; 700kg
- Optional:
- 0,5-fach Zusatzobjektiv (Art.-Nr.: ISD-VOB05X) Arbeitsabstand 175mm, Vergrößerung 16,5-fach bis 104,3-fach auf 24“ Monitor
- 2-fach Zusatzobjektiv (Art.-Nr.: ISD-VOB2X) Arbeitsabstand 36mm, Vergrößerung 66-fach bis 417,2-fach auf 24“ Monitor
- Messtaster (Art.-Nr.: ISD-V-PROBE) enthält Ø2mm und Ø3mm Messeinsätze und Kalibrierkugel Ø25mm
- Laser-Messtaster (Art.-Nr.: ISD-V-LASER)
- Office Software (Art.-Nr.: 7313-OFFICE)
