Beschreibung

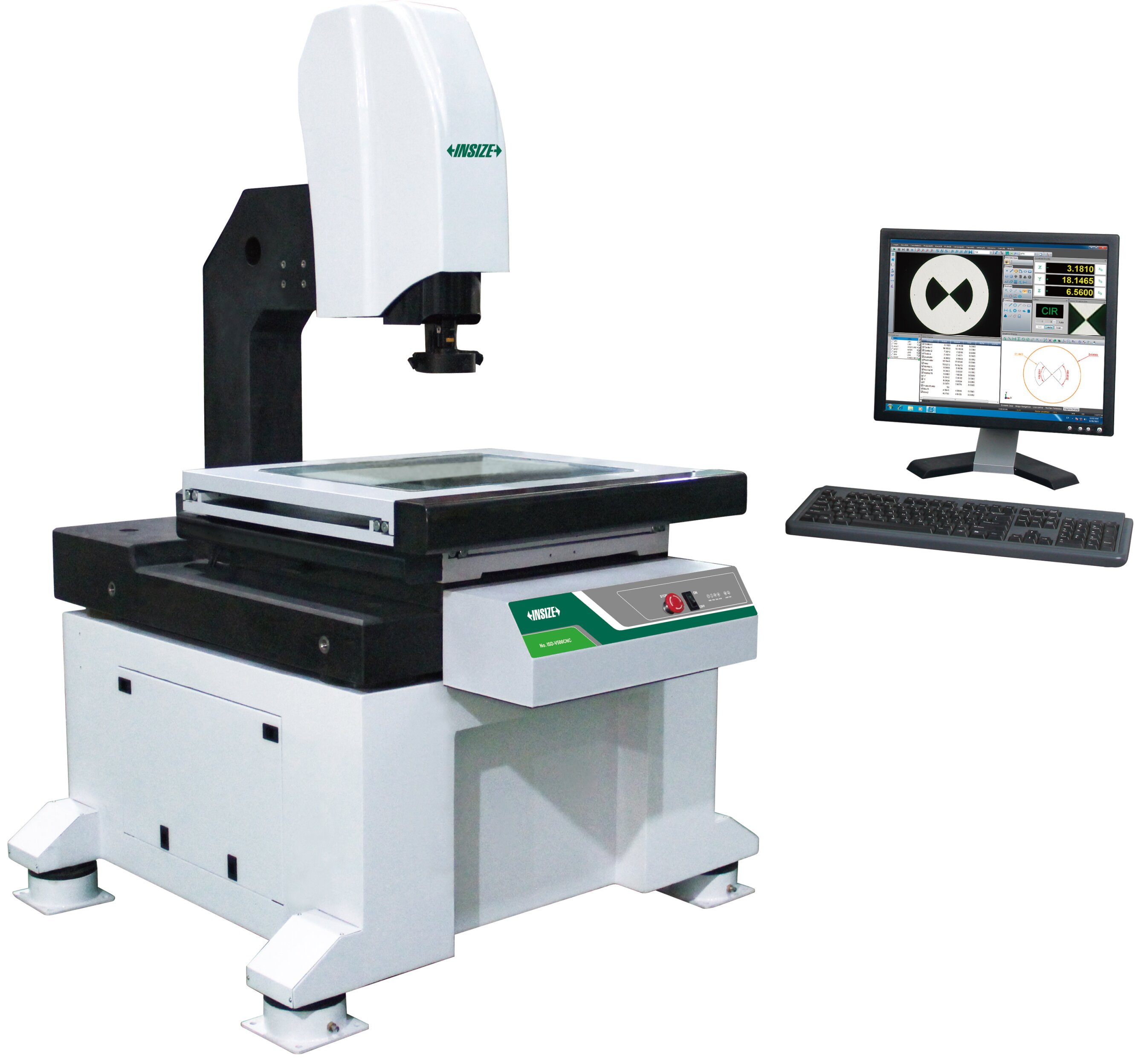

CNC-Video-Messsystem
- Automatische Funktionen zur Kantenerkennung, Fokussierung, Messung, Konturenscan, Kalibrierung, etc.
- Servomotoren für X-Y-Z-Achse
- SPC-Funktion für Serienmessungen
- Messsoftware inklusive
- Messbereich: 470x370x200mm bzw. 470x370x400mm
- Tischgröße: 786x636mm
- Glastischgröße: 570x470mm
- Auflösung X-/Y-/Z-Achse: 0,5µm
- Genauigkeit X-/Y-/Z-Achse: ≤(2,5+L/200) µm, L = Messlänge in mm
- Wiederholbarkeit X-/Y-Achse: 2µm
- Objektiv: 0,7-fach bis 4,5-fach (Zoom)
- Arbeitsabstand: 92mm
- Sichtfeld (Diagonale): 1,5 - 10,8mm
- Vergrößerung: 33-fach bis 208,6-fach auf 24“ Monitor
- Kamera: Gigabit Netzwerkkamera
- Beleuchtung:
- Oberfläche: Koaxiallicht, Segment-Ringlicht, programmierbar
- Kontur: LED-Beleuchtung, einstellbar
- Werkstückabmessungen: max. Höhe 200mm bzw. 400mm; max. Werkstückgewicht 30kg
- Stromversorgung: 220V, 50/60Hz
- Abmessungen: 1270x1200x1870mm; 1270x1200x2070mm
- Gewicht: 870kg; 900kg
- Optional:
- 0,5-fach Zusatzobjektiv (Art.-Nr.: ISD-VOB05X) Arbeitsabstand 175mm, Vergrößerung 16,5-fach bis 104,3-fach auf 24“ Monitor
- 2-fach Zusatzobjektiv (Art.-Nr.: ISD-VOB2X) Arbeitsabstand 36mm, Vergrößerung 66-fach bis 417,2-fach auf 24“ Monitor
- Messtaster (Art.-Nr.: ISD-V-PROBE) enthält Ø2mm und Ø3mm Messeinsätze und Kalibrierkugel Ø25mm
- Office Software (Art.-Nr.: 7313-OFFICE)
