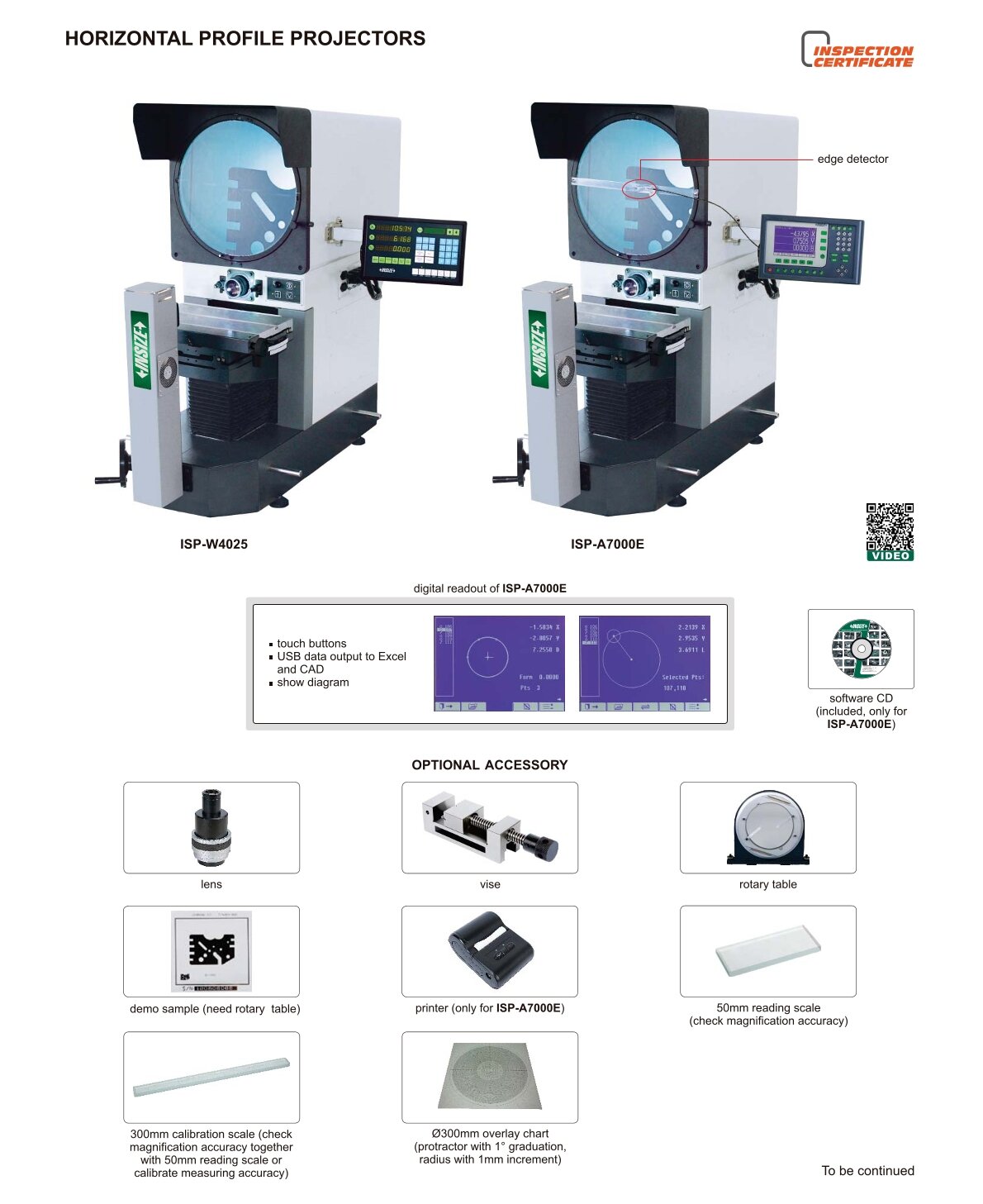

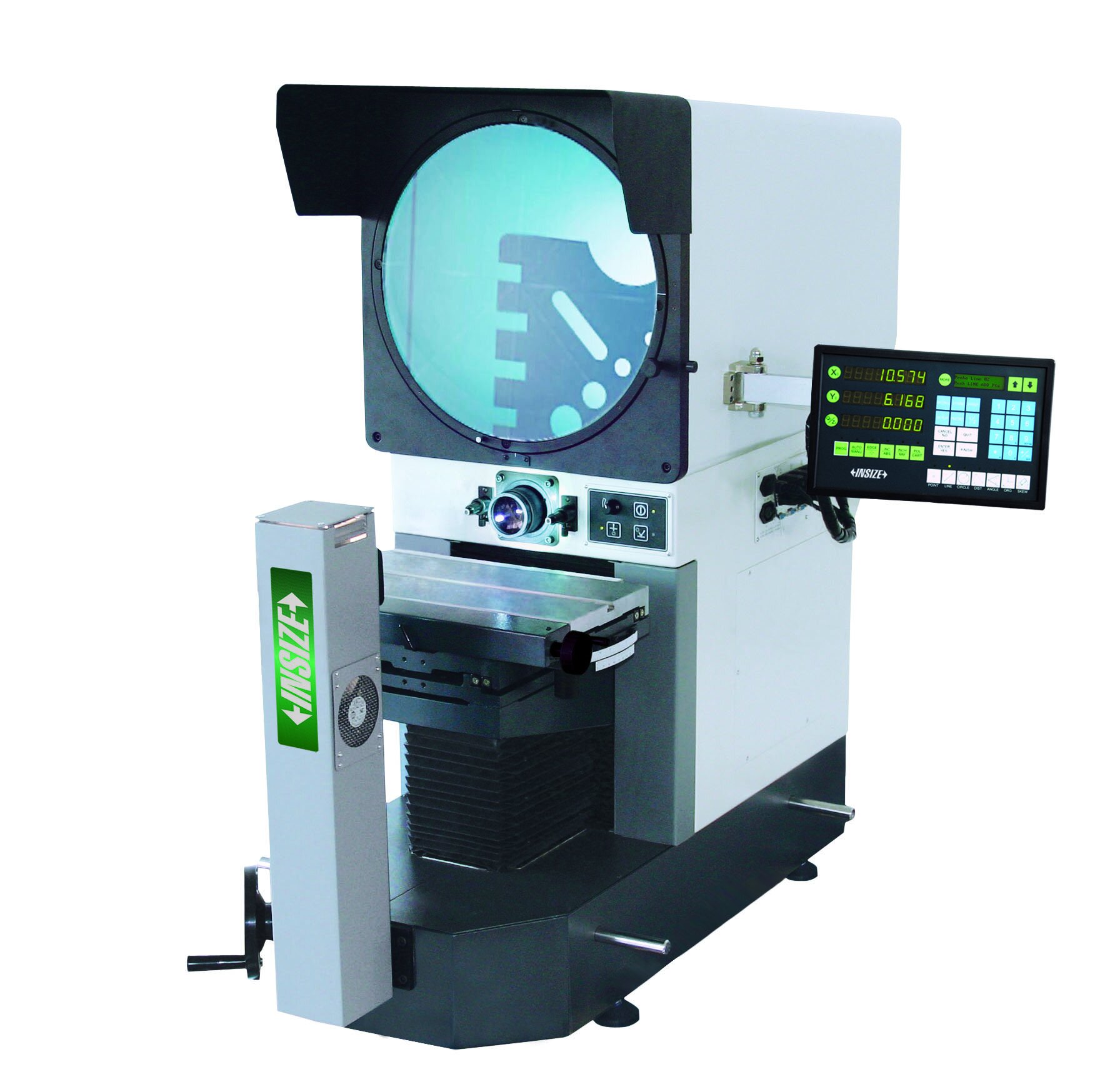

Beschreibung
Projektor-Bildschirm
- Durchmesser: Ø400mm
- Drehbereich: 0°~360°, Auflösung: 1'' or 0.01°
- Referenzlinie: Fadenkreuz
Objektive Inklusive:
- Vergrößerung: 10x, Sichtfeld: Ø40mm, Arbeitsabstand: 103.9mm
Optionale Objektive:
- Vergrößerung: 5x, Sichtfeld: Ø80mm, Arbeitsabstand: 93.7mm
- Vergrößerung: 20x, Sichtfeld: Ø20mm, Arbeitsabstand: 95.1mm
- Vergrößerung: 50x, Sichtfeld: Ø8mm, Arbeitsabstand: 65.7mm
- Vergrößerung: 100x, Sichtfeld: Ø4mm, Arbeitsabstand: 35mm
Messtisch
- Abmessung Stahlkreuztisch: 450x200mm
- X-YBewegungsbereich: Messbereich = 250x150mm, Auflösung = 0.5µm, Genauigkeit = (4+L/25)µm L ist die Messlänge in mm
- Z (Fokus-) Bewegungsbereich: 100mm
- Max. Werkstückgewicht: 50kg
Beleuchtung
- Durchlichtbeleuchtung: 24V/150W Halogenlampe, Helligkeit einstellbar
- Auflichtbeleuchtung: 12V/150W Halogenlampe, Position einstellbar
Daten-prozessor
- Anzeige: X-YBewegung, Drehung des Bildschirms
- Datenausgang: RS232C
- Funktionen: Koordinaten eines Punktes messen, Koordinaten einer Linie messen, Mittelpunkt und Radius eines Kreises messen, Abstand zwischen zwei Objekten messen, Messen Abstand zwischen zwei Linien, Koordinatentransformation, Automatische Messung ohne Objektauswahl
