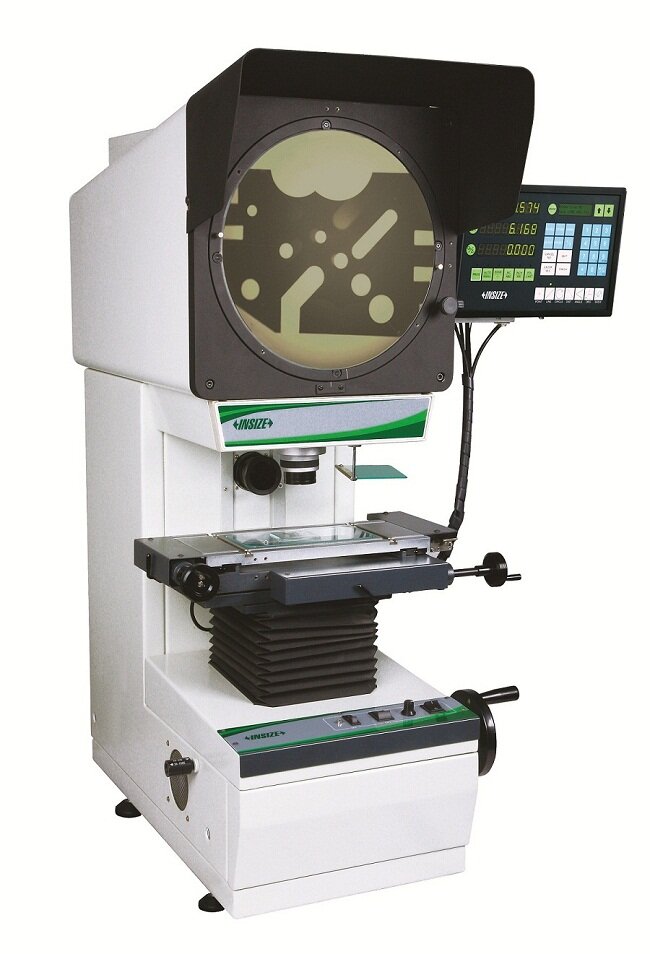

Profilprojektor

Kantendetektor
ab
7.439,88 €
inkl. 19% USt. , zzgl. Versand
Beschreibung
mit oder ohne Kantensensor

Zur vollständigen Beschreibung >

Anwendung: Optische Kontrolle
Kontaktdaten
Frage zum Artikel
Hinweis: Diese Einwilligung können Sie jederzeit durch Nachricht an uns widerrufen. Im Falle des Widerrufs werden Ihre Daten umgehend gelöscht. Weitere Informationen entnehmen Sie der Datenschutzerklärung.
PDF
Beschreibung
  • Inklusive Herstellerzertifikat
  • Max. Werkstückhöhe: 90mm
  • Genauigkeit der Vergrößerung: ±0.08%
  • Bild: Vertikalbildschirm
  • Abmessungen: 550x770x1100mm
  • Gewicht: 135kg
  • Lieferumfang: 1 x Grundgerät, 1 x 10-fach Objektiv mit halb-durchlässigem Spiegel und schiefem Beleuchtungsspiegel, 4 x Normmessplatte, 1 x Staubschutzhaube, 1 x Fußschalter

    • Projektor-Bildschirm

    • Durchmesser: Ø300mm
    • Drehbereich: 0°~360°, Auflösung: 1'' or 0.01°
    • Referenzlinie: Fadenkreuz

    Objektive Inklusive:

    • Vergrößerung: 10x, Sichtfeld: Ø30mm, Arbeitsabstand: 77.7mm

    Optionale Objektive:

    • Vergrößerung: 20x, Sichtfeld: Ø15mm, Arbeitsabstand: 44.3mm
    • Vergrößerung: 50x, Sichtfeld: Ø6mm, Arbeitsabstand: 38.4mm
    • Vergrößerung: 100x, Sichtfeld: Ø3mm, Arbeitsabstand: 25.3mm

    Messtisch

    • Abmessung Stahlkreuztisch: 340x152mm
    • Abmessung Glasmesstisch: 196x96mm
    • X-YBewegungsbereich: Messbereich = 150x50mm, Auflösung = 0.5µm, Genauigkeit = (4+L/25)µm L ist die Messlänge in mm
    • Z (Fokus-) Bewegungsbereich: 90mm
    • Max. Werkstückgewicht: 4kg

    Beleuchtung

    • Durchlichtbeleuchtung: 24V/150W Halogenlampe, Helligkeit einstellbar
    • Auflichtbeleuchtung: 24V/150W Halogenlampe, Helligkeit einstellbar

    Daten-prozessor

    • Anzeige: X-YBewegung, Drehung des Bildschirms
    • Datenausgang: RS232C
    • Funktionen: Koordinaten eines Punktes messen, Koordinaten einer Linie messen, Mittelpunkt und Radius eines Kreises messen, Abstand zwischen zwei Objekten messen, Messen Abstand zwischen zwei Linien, Koordinatentransformation, Automatische Messung ohne Objektauswahl


    Optionales Zubehör

    • ISP-Z3015-LENS20X - 20-fach Objektiv mit halbdurchlässigem Spiegel und schiefem Beleuchtungsspiegel
    • ISP-Z3015-LENS50X - 50-fach Objektiv mit halbdurchlässigem Spiegel
    • ISP-Z3015-LENS100X - 100-fach Objektiv mit halbdurchlässigem Spiegel
    • ISP-Z3015-TABLE - Drehtisch
    • ISP-Z3015-CHART - Normmessplatte
    • ISP-Z3015-HOLDER - Halter mit Klemmung
    • ISP-Z3015-SUPPORT - Kippbarer Zentriersupport
    • ISP-Z3015-VBLOCK - Prismenhalterung mit Klemmung
    • ISP-Z3015-SCALE50 - Massstab 50mm
    • ISD-Z3015-RULE - Kalibriermassstab 300mm
    • ISP-Z3015-FILTER - Blaufilter
    • ISP-Z3015-DEMO - Demo-Werkstück
    • ISP-A1000-PRINTER - Drucker
