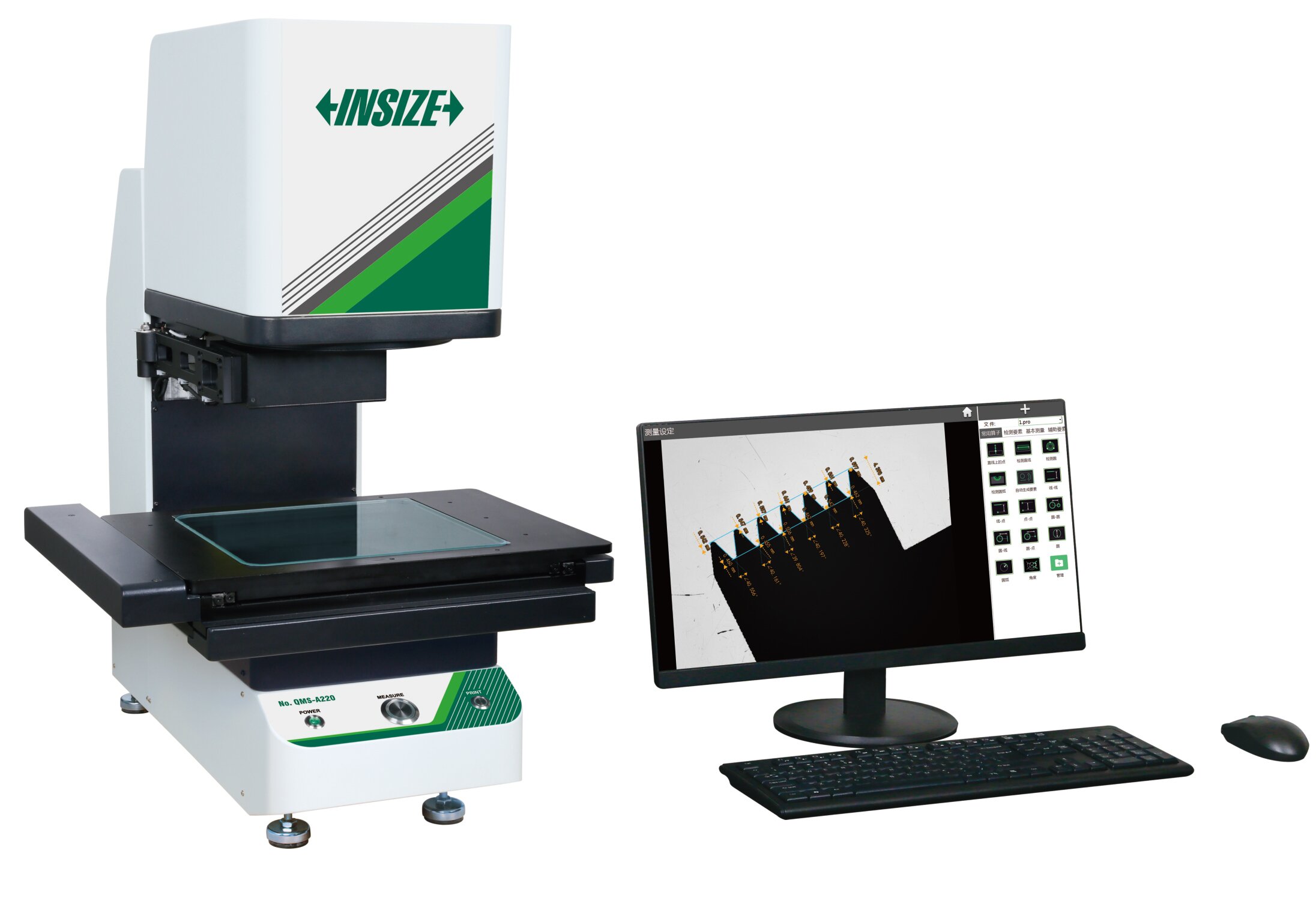

Vollautomatisches Video-Messsystem mit "Stitching"-Funktion

Vollautomatisches Video-Messsystem mit Messtischverschiebung

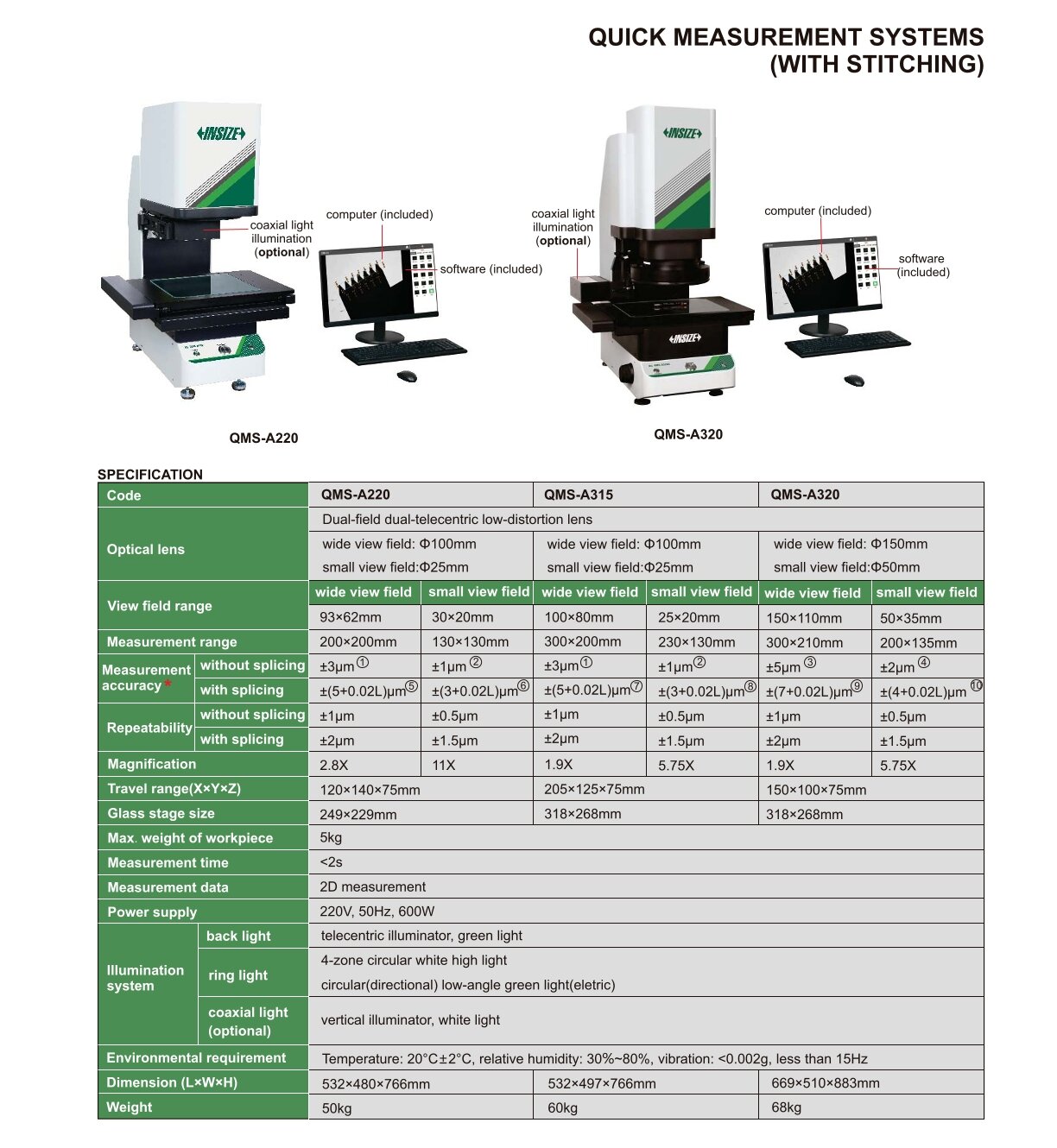

• Digitaler Messprojektor: Messen auf Knopfdruck
• Zweifeld-Telezentrisches Objektiv mit geringer Verzerrung
• Objektiv: großes Sichtfeld: Ø100mm; Ø100mm; Ø150mm
• Objektiv: kleines Sichtfeld: Ø25mm; Ø25mm; Ø50mm
• Sichtfeldgrößen groß: 93x62mm; 100x80mm; 150x110mm
• Sichtfeldgrößen klein: 30x20mm; 25x20mm; 50x35mm
• Messbereich großes Sichtfeld: 200x200mm; 300x200mm; 300x210mm
• Messbereich kleines Sichtfeld: 130x130mm; 230x130mm; 200x135mm
• Fehlergrenzen großes Sichtfeld:
  • QMS-A220 ±3µm / ±(5+0,02L) µm (mit Messtischverschiebung)
  • QMS-A315 ±3µm / ±(5+0,02L) µm (mit Messtischverschiebung)
  • QMS-A320 ±5µm / ±(7+0,02L) µm (mit Messtischverschiebung)
• Fehlergrenzen kleines Sichtfeld:
  • QMS-A220 ±1µm / ±(3+0,02L) µm (mit Messtischverschiebung)
  • QMS-A315 ±1µm / ±(3+0,02L) µm (mit Messtischverschiebung)
  • QMS-A320 ±2µm / ±(4+0,02L) µm (mit Messtischverschiebung)
• Wiederholbarkeit:
  • Großes Sichtfeld ±1µm / ±2µm (mit Messtischverschiebung)
  • Kleines Sichtfeld ±0,5µm / ±1,5µm (mit Messtischverschiebung)
• Werkstückgewicht: 5kg
• Messzeit: <2s
• Messdaten: 2D-Messung
• Beleuchtung:
  • Telezentrische Durchlichtbeleuchtung, grün
  • Mehrfachwinkel-Auflichtbeleuchtung mit 4 Segmenten (elektrisch, weiße LED); Flachwinkelbeleuchtung (elektrisch, grüne LED)
  • Optional: Vertikalbeleuchtung, weiß
• Umgebungsanforderungen: Betriebstemperaturbereich 20°C±2°C; relative Luftfeuchte 30%-80%; Vibrationen <0,002g und weniger als 15Hz
• Stromversorgung: 220V, 50Hz, 600W
• Abmessungen: 532x480x766mm; 532x497x766mm; 669x510x883mm
• Gewicht: 50kg; 60kg; 68kg

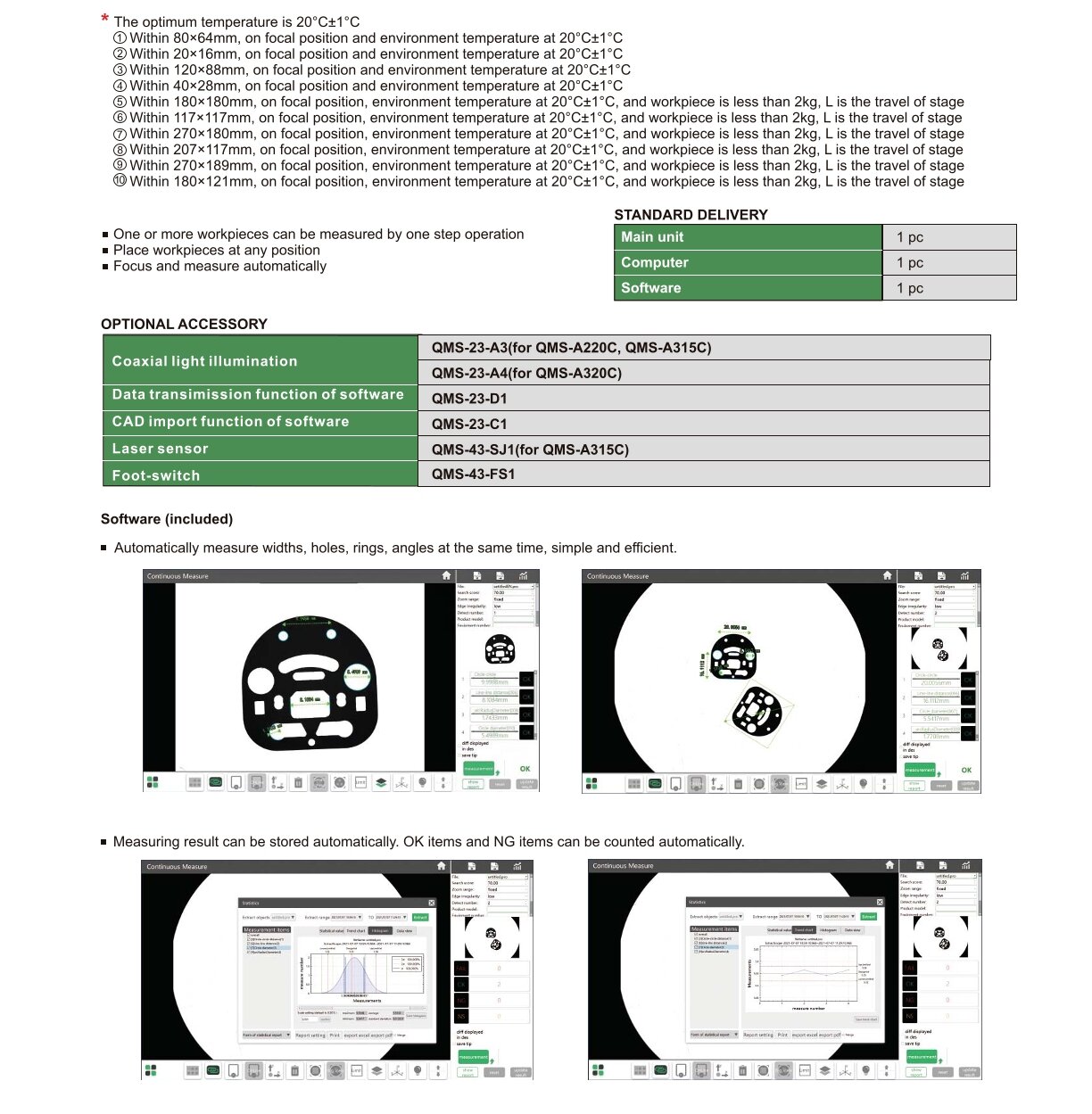

Der Digitaler Messprojektor bietet Ihnen die folgenden Vorteile:

• Werkstück kann in beliebiger Position platziert werden
• Großer Messbereich durch „stitching“-Funktion (Messtischverschiebung)
• Messen von einem oder mehreren Werkstücken
• Automatische Fokuseinstellung und Messung
