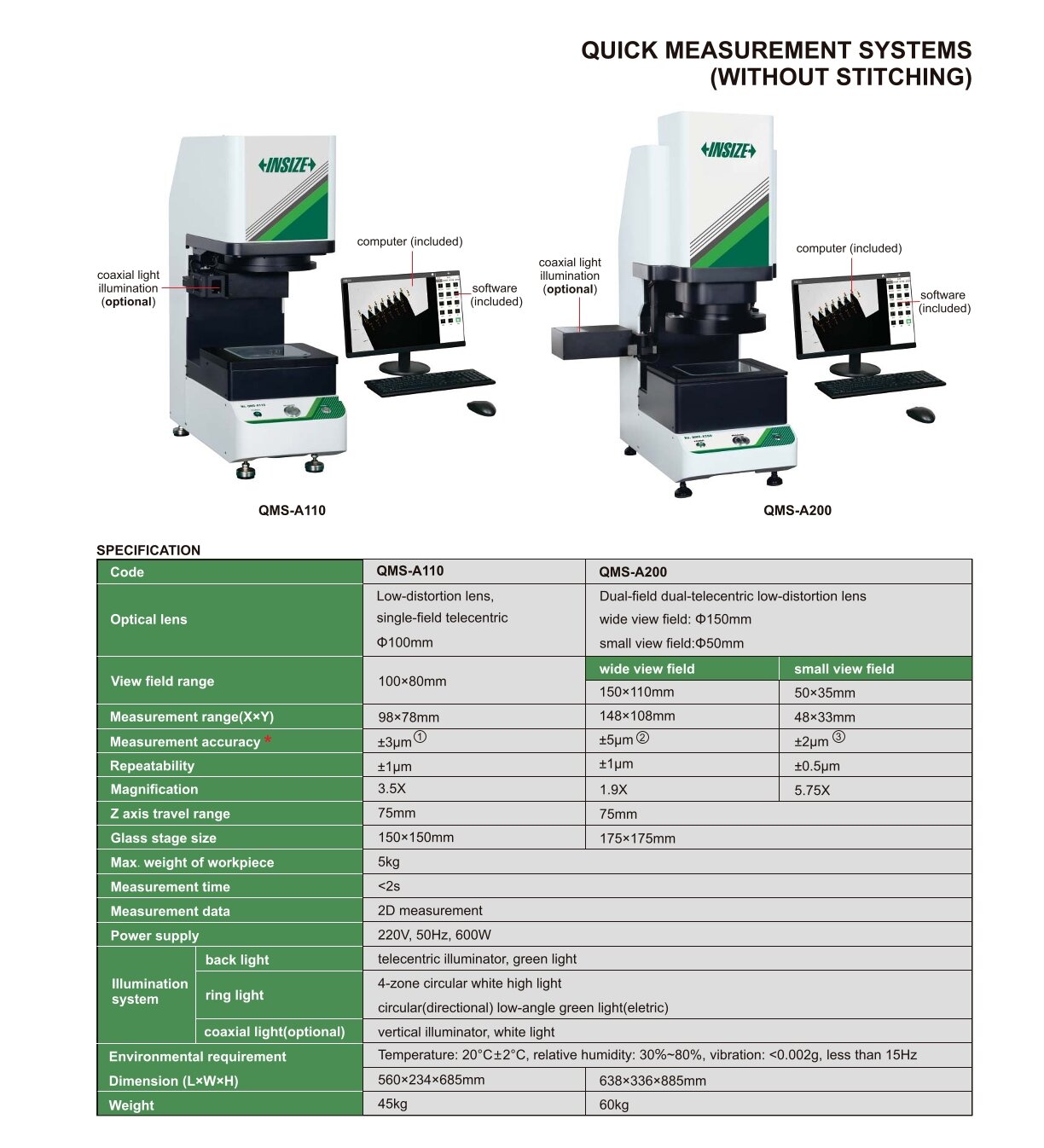

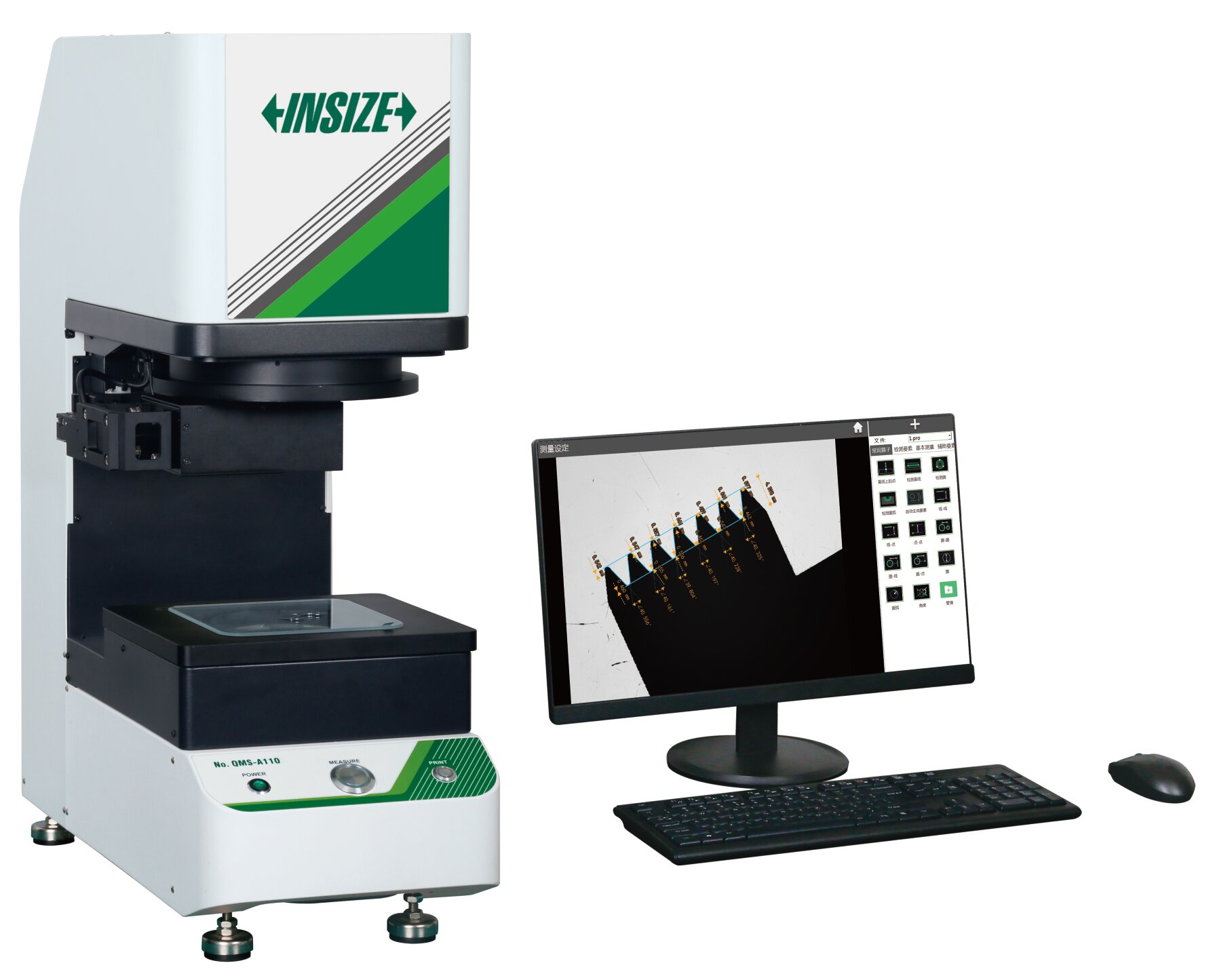

Vollautomatisches Video-Messsystem ohne Messtischverschiebung
- Digitaler Messprojektor: Messen auf Knopfdruck
- Einfeld-Telezentrisches Objektiv mit geringer Verzerrung, Ø100mm oder Zweifeld-Telezentrisches Objektiv mit geringer Verzerrung, großes Sichtfeld Ø150mm; kleines Sichtfeld Ø50mm
- Sichtfeldgröße Einfeld-Telezentrisches Objektiv: 100x80mm
- Sichtfeldgröße Zweifeld-Telezentrisches Objektiv: 150x110mm (groß), 50x35mm (klein)
- Messbereich: 98x78mm; 148x108mm (groß), 48x33mm (klein)
- Fehlergrenzen großes Sichtfeld:
- QMS-A110: ±3µm
- QMS-A200: ±5µm (groß); ±2µm (klein)
- Wiederholbarkeit:
- QMS-A110: ±1µm
- QMS-A200: ±1µm (groß); ±0,5µm (klein)
- Werkstückgewicht: 5kg
- Messzeit: <2s
- Messdaten: 2D-Messung
- Beleuchtung:
- Telezentrische Durchlichtbeleuchtung, grün
- Mehrfachwinkel-Auflichtbeleuchtung mit 4 Segmenten (elektrisch, weiße LED); Flachwinkelbeleuchtung (elektrisch, grüne LED)
- Optional: Vertikalbeleuchtung, weiß
- Umgebungsanforderungen: Betriebstemperaturbereich 20°C±2°C; relative Luftfeuchte 30%-80%; Vibrationen <0,002g und weniger als 15Hz
- Stromversorgung: 220V, 50Hz, 600W
- Abmessungen: 580x235x790mm; 638x336x885mm
- Gewicht: 40kg; 60kg

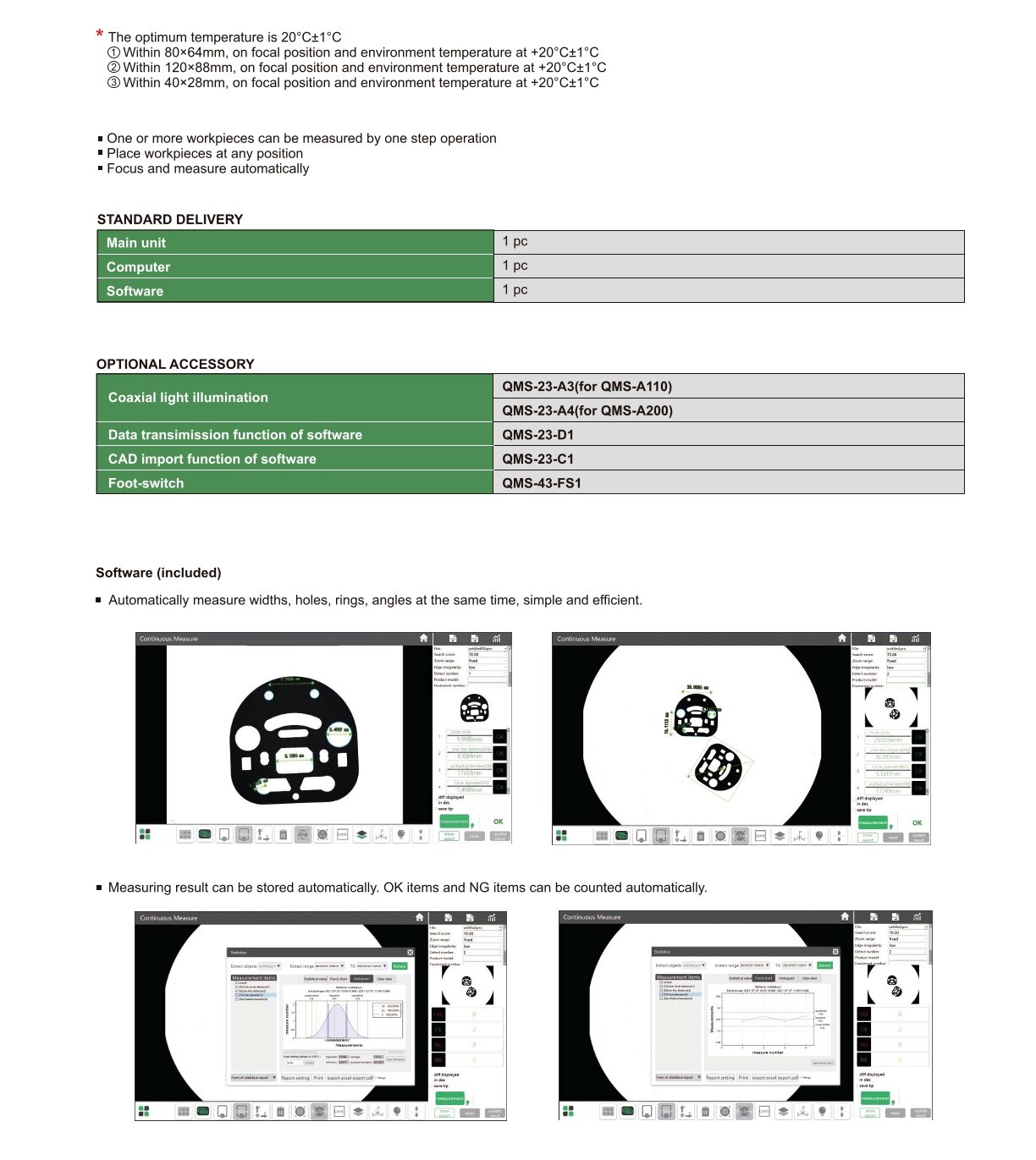

Der Digitaler Messprojektor bietet Ihnen die folgenden Vorteile:
- Werkstück kann in beliebiger Position platziert werden
- Messen von einem oder mehreren Werkstücken
- Automatische Fokuseinstellung und Messung
